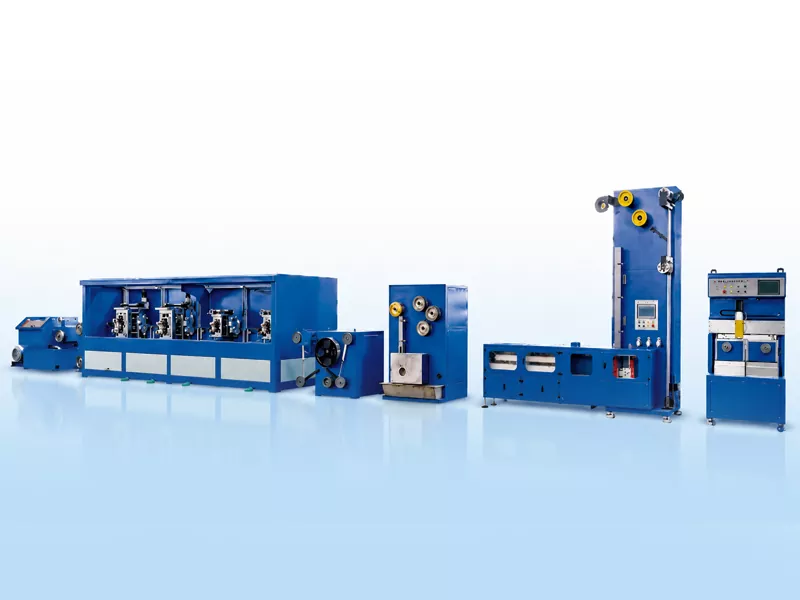

Линија за производњу ПВ сабирничких трака

ГРМ ПВ линија за производњу сабирничких трака је дизајнирана да континуирано прерађује ТУ1 бакарну округлу жицу без кисеоника у равну проводну траку обложену калајем високе прецизности. Линија је погодна за производњу фотонапонских интерконекционих трака, сабирничких трака и рефлектујућих сабирничких трака.
Комплетна линија интегрише извлачење жице, прецизно ваљање, континуирано жарење, третман флуксом, превлачење калајем врућим потапањем и аутоматско наношење. Помаже произвођачима ПВ трака да контролишу тачност ширине и дебљине, квалитет премаза од калаја, равност траке и конзистентност намотаја.
Линија за производњу ГРМ сабирничких трака је дуга око 26 м и широка 3 м, са укупном тежином линије од око 14 тона. Пројектована брзина може да достигне до 150 м/мин, у зависности од величине бакарне жице, готових димензија траке, брзине калајисања и начина наношења. У типичним условима производње, месечна производња може да достигне приближно 60-80 тона.

Пошаљи упит

Опис производа

Од бакарне жице до готове траке сабирница

Линија за производњу ПВ сабирничких трака углавном користи бакарну жицу као сировину. Жица се прво извлачи до потребног пречника за ваљање, а затим се прецизним ваљањем на више постоља формира у равну траку. Након ваљања, бакарна трака пролази кроз континуирано жарење да би се прилагодила њена механичка својства, након чега следи обрада флуксом и превлачење калајем врућим потапањем. Коначно, готова трака се аутоматским системом за намотавање намота на калемове или палачинке.

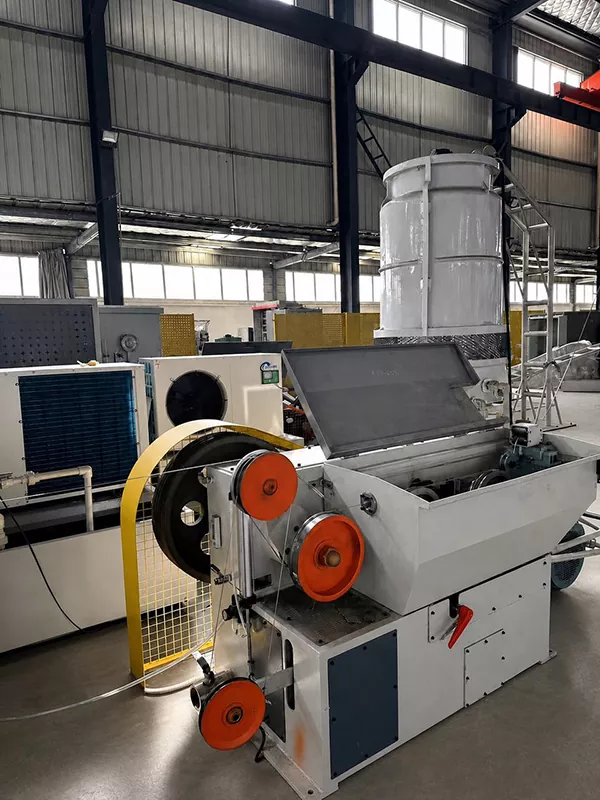

Машина за цртање

Бакарна жица се провлачи кроз калупе до пречника 2,6-3,0 мм, спремна за ваљање.

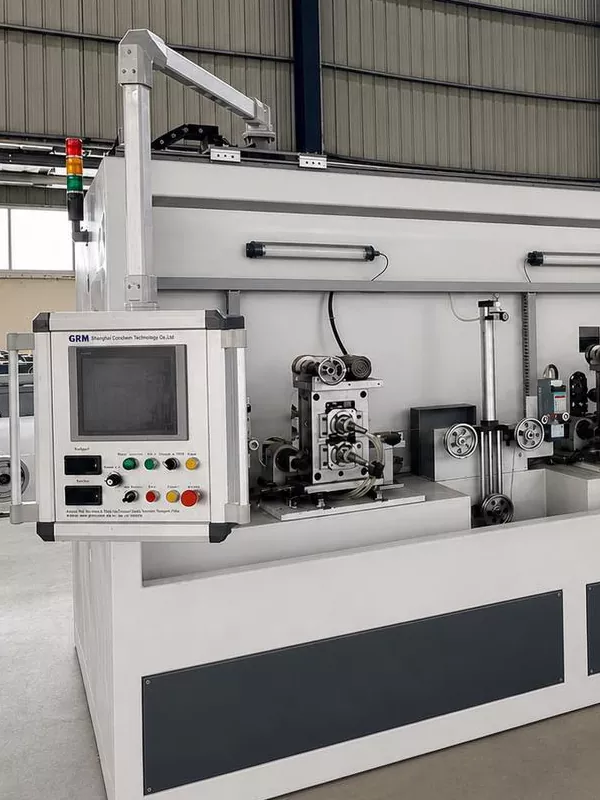

4 Ролл Станд

Округла бакарна жица је умотана у равну траку, са контролисаном тачношћу ширине и дебљине.

Жарење

Жарење кратког споја се користи са заштитом од инертног гаса и хлађењем циркулишућом водом ради побољшања механичких својстава бакарне траке.

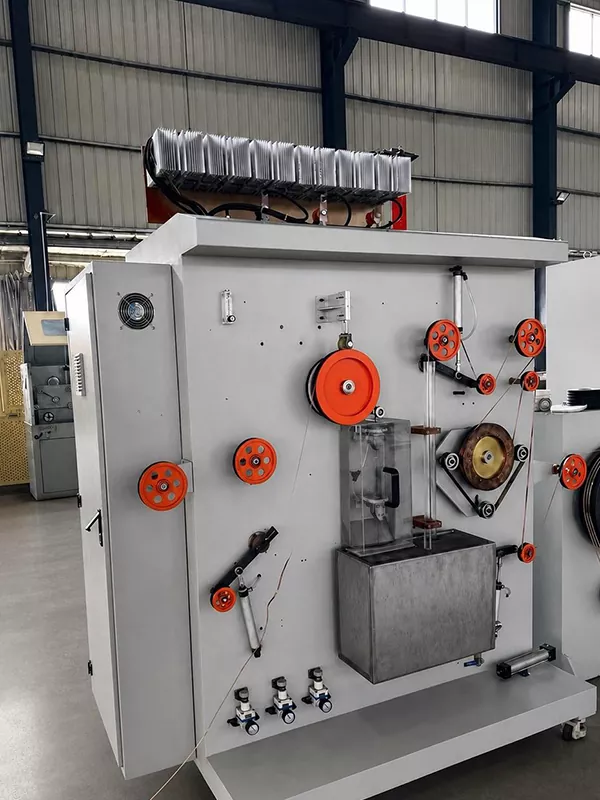

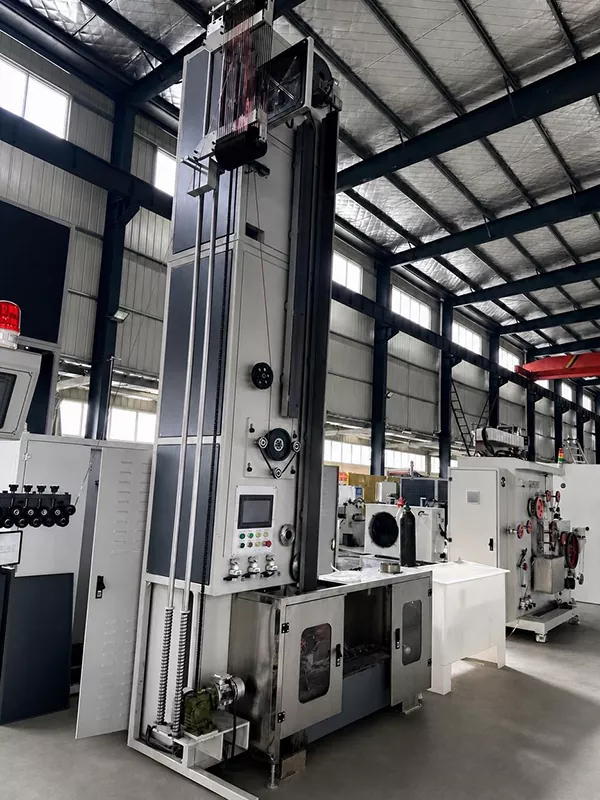

Тин Цоатинг

Користи се врући лим премаз. Ваздушни ножеви контролишу дебљину слоја калаја, а вентилатори за хлађење помажу у стабилизацији квалитета површине. Дебљина једностраног лима: 0,01-0,025 мм.

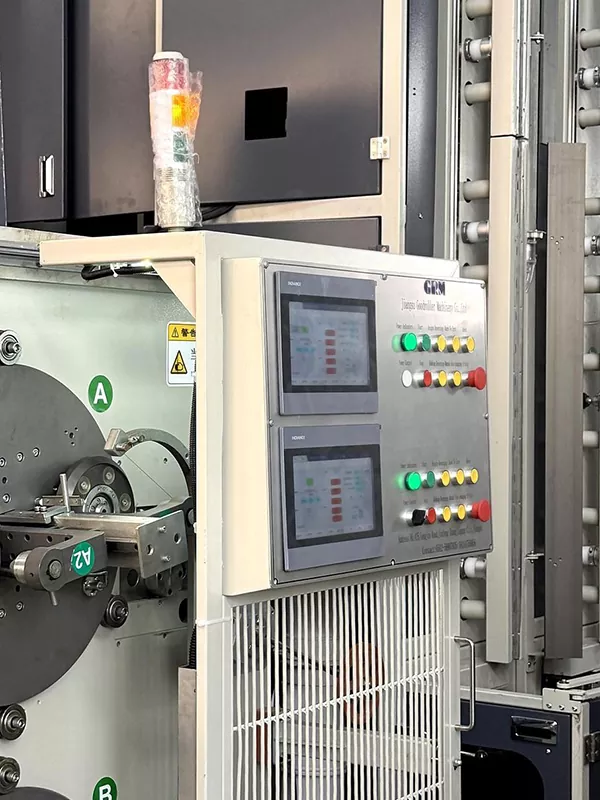

Аутоматиц Цоил Цханг

Опционе функције укључују серво помицање, аутоматску промену калема, аутоматско сечење и аутоматско лепљење траке.

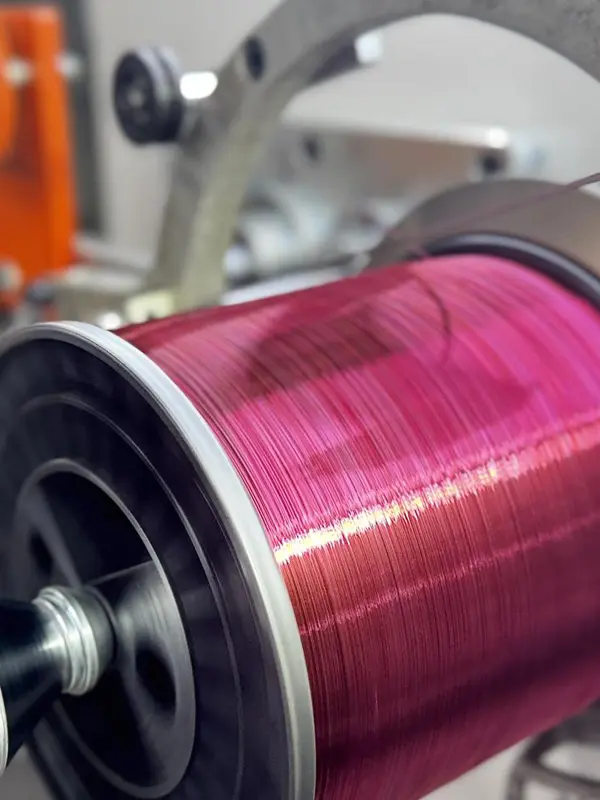

Прецисион Таке-уп

Намотавање калема: до 30 кг.

Намотај намотаја палачинке: опционо 1-2 кг.

Истраживање и развој и патенти

Од 2015. ГРМ је наставио да развија производну опрему за ПВ интерконекциону траку и траку сабирница. Компанија је добила више техничких патената који се односе на прецизно ваљање, интеграцију производних линија и процесе производње фотонапонских трака.

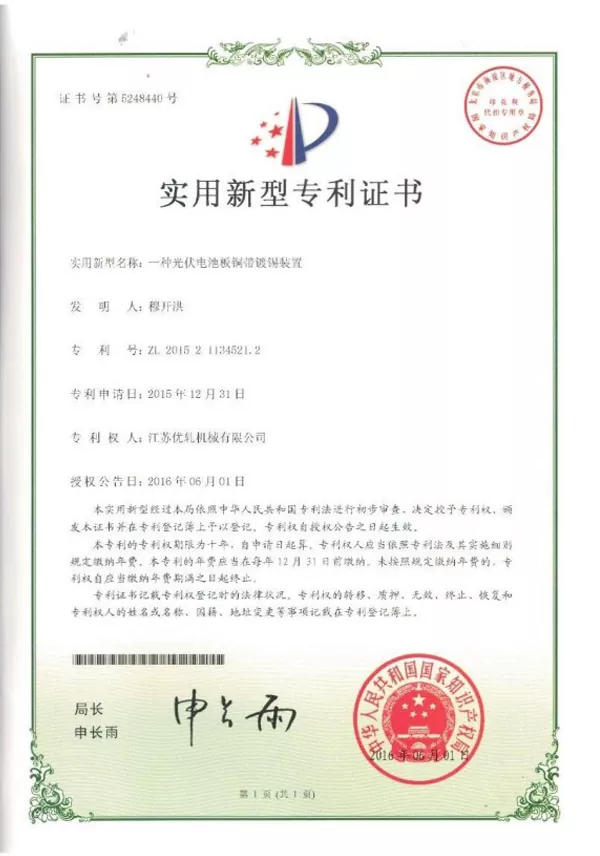

ГРМ патентиране технологије за опрему за производњу фотонапонских трака

Кључне карактеристике

Континуирана производња од улаза бакарне жице до готових излаза са калајисаном сабирницом.
Побољшана конзистентност димензија, уједначеност премаза и квалитет намотавања.
Координација напетости и аутоматско преузимање помажу у смањењу прекида производње и ручне интервенције.
Подржава производњу стандардних сабирничких трака и рефлектујућих сабирничких трака за различите захтеве материјала за фотонапонски модул.
Пружа произвођачима фотонапонских трака интегрисано производно решење фокусирано на контролу процеса, конзистентност производа и ефикасност производње.

Често постављана питања

1.Који је распон величина готовог производа?

Завршна ширина: 3-8 мм.

Дебљина завршне обраде: 0,2-0,4 мм.

2.Који су распони толеранције и механичких својстава?

Толеранција ширине: ±0,085 мм.

Толеранција дебљине: ±0,01 мм.

Затезна чврстоћа: ≥260 МПа.

Граница течења: 90-130 МПа.

3.Која метода премазивања калајем се користи?

Линија користи врући лим премаз, са потпуном покривеношћу око траке, укључујући обе бочне ивице.

4.Како се мери ширина и дебљина производа?

Четврта штанда четворостојеће ваљаонице опремљена је са два ласерска мерна система, једним за мерење ширине и једним за мерење дебљине. Подаци мерења се могу приказати на ХМИ.

5.Који материјали се могу обрадити?

Линија за производњу ПВ сабирничких трака је углавном дизајнирана за бакарну жицу без кисеоника ТУ1. Прилагођене конфигурације се могу обезбедити према различитим легурама бакра, димензијама производа и посебним захтевима траке.
