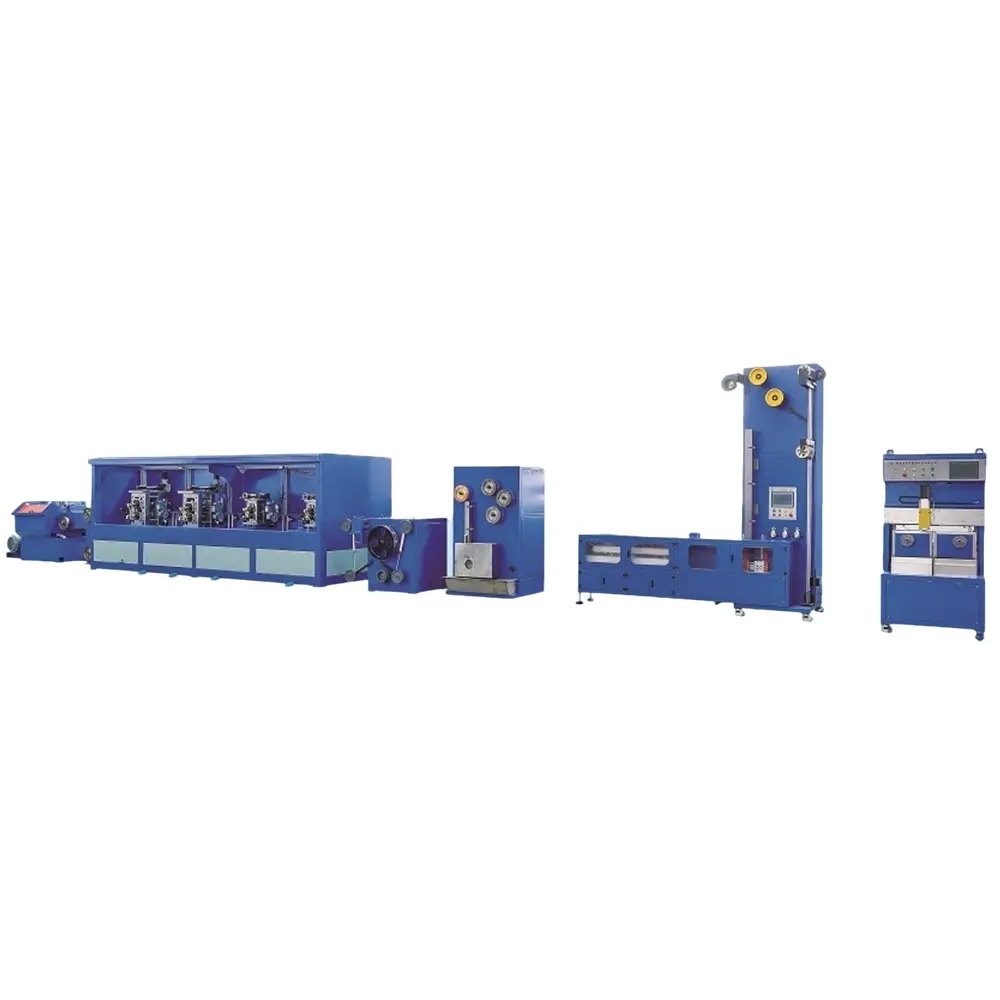

Како постићи ултра-високу прецизну контролу фотонапонске ваљаонице трака за заваривање

       Фотонапонска ваљаоница траке углавном постиже ултра-високу прецизну контролу кроз систем високе прецизности серво контроле, напредни механизам детекције и повратне информације и оптимизовану механичку структуру, као што следи:

1.Високо прецизни серво контролни систем

       Погон серво мотора: Горњи и доњи ваљци фотонапонске ваљаонице трака за заваривање обично се контролишу помоћу високо прецизних серво мотора, као што су серво мотори серије ЕА180. Ови серво мотори имају високу резолуцију и карактеристике брзог одзива, који могу прецизно контролисати брзину и положај ваљака, обезбеђујући потпуну синхронизацију горњих и доњих ваљака. Тачност синхронизације може достићи веома висок ниво, чиме се обезбеђује тачност котрљања траке за заваривање.

       Алгоритам контроле високих перформанси: Усвајање напредних алгоритама за контролу мотора, као што је алгоритам високих перформанси уграђен у фреквентни претварач серије ЕМ730, може брзо да реагује на флуктуације напетости и прецизно контролише стабилност напетости. Праћењем у реалном времену и подешавањем излазне снаге мотора, могуће је ефикасно компензовати промене напетости узроковане различитим факторима током процеса ваљања, обезбеђујући тачност димензија заварене траке.

2.Напредни механизам за откривање и повратне информације

       Опрема за онлајн детекцију: опремљена је високо прецизним инструментима за онлајн детекцију, као што су ласерски мерачи ширине, онлајн мерачи дебљине, итд. Ови инструменти могу да прате ширину, дебљину и друге димензионалне параметре траке за заваривање у реалном времену, са прецизношћу детекције до микрометара. На пример, ласерски мерач ширине може да мери ширину траке за заваривање онлајн и да унесе податке у реалном времену у систем микроконтролера.

       Управљање повратном спрегом у затвореној петљи: На основу повратних информација са опреме за детекцију на мрежи, ваљаоница усваја систем контроле затворене петље. Када се открије да одступање величине траке за заваривање премашује подешену вредност, контролни систем ће аутоматски послати сигнал одступања серво мотору или другом актуатору, као што је систем микроконтролера који покреће корачни мотор. Преко уређаја за пренос, као што су механизам пужног зупчаника и навојна шипка, притисак, размак или брзина ваљаонице се прецизно подешавају како би се постигла прецизна контрола величине траке за заваривање.

3.Оптимизован дизајн механичке структуре

       Високо прецизна обрада ваљаонице: Ваљаоница је кључна компонента ваљаонице траке за фотонапонско заваривање, а њена тачност обраде директно утиче на квалитет траке за заваривање. Ваљаоница усваја технологију обраде високе прецизности, са малом храпавости површине (као што је Ра ≤ 0,02 μм) и високом прецизношћу облика, обезбеђујући уједначене и конзистентне празнине између ваљаоница, чиме се обезбеђује тачност дебљине и ширине траке за заваривање.

       Механизам за компензацију хабања ваљака: Да би се надокнадило хабање ваљаонице током дуготрајне употребе, за ваљаоницу је дизајниран одговарајући компензациони механизам. На пример, механичко хабање се може надокнадити финим подешавањем електронског преносног односа горњих и доњих ваљака, обезбеђујући да се прецизност котрљања ваљака увек одржава на високом нивоу.

       Стабилна структура рама: Оквир ваљаонице усваја материјале високе чврстоће и високе крутости и структурни дизајн, као што је интегрална структура ливења, која може ефикасно смањити вибрације и деформације током процеса ваљања. Стабилна структура рама обезбеђује поуздану подршку за ваљаоницу, помажући да се обезбеди тачност положаја и тачност кретања ваљаонице, чиме се постиже високо прецизно ваљање заварене траке.

       Уређај за аутоматско подешавање притиска: Неке ваљаонице су опремљене уређајима за аутоматско подешавање притиска, као што је систем састављен од механизма пужног зупчаника и навојне шипке, који може аутоматски подесити притисак ваљаонице према подацима за детекцију величине траке за заваривање, обезбеђујући да ширина и дебљина траке за заваривање испуњавају захтеве за тачност и избегавају одступање притиска у величини.
